Ποιο είναι το εύρος θερμοκρασίας ενός μίνι υπο-μηδενικού θαλάμου;

Μπορεί να χρειαστεί να παγώσετε μια μπαταρία στους -40 βαθμούς πριν από μια κρύα δοκιμή στροφάλου. Ή μπορεί να θέλετε να εκτελέσετε έναν κύκλο υγρασίας σε +85 βαθμό με 95 %RH για να ελέγξετε εάν μια πλακέτα κυκλώματος διαβρώνεται. Οι θάλαμοι πλήρους μεγέθους μπορούν να το κάνουν αυτό, αλλά καταλαμβάνουν μισό δωμάτιο, ακούγονται σαν φορτηγό ψυγείου και σας αναγκάζουν να περπατάτε πέρα ​​δώθε τρεις φορές ανά δοκιμή. Δεν θα ήταν καλύτερα εάν ένα μικρό, ήσυχο κουτί στον πάγκο σας μπορούσε να χτυπήσει τις ίδιες ακραίες θερμοκρασίες-και να το κάνει πιο γρήγορα;

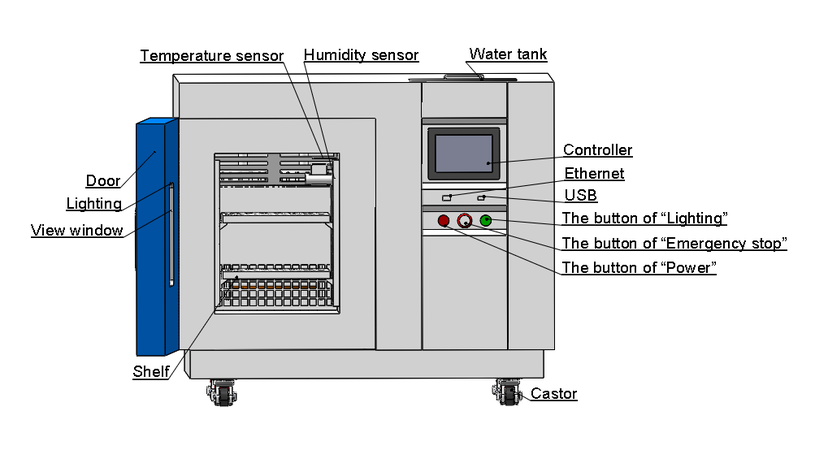

Ένας ουκρανός πελάτης του εργαστηρίου έγραψε πρόσφατα στην υπεύθυνη του έργου μας Alice:Γεια σου Αλίκη, ευχαριστώ για το email σου. Ναι, η εγκατάσταση ολοκληρώθηκε. Λειτουργεί καλά.«Αυτό το σύντομο μήνυμα ήρθε αφού έλαβαν το LIB τους Θάλαμος TH-80 Mini Sub-Zero. Δεν υπάρχουν κλήσεις αντιμετώπισης προβλημάτων. Όχι μακροχρόνια εκπαίδευση. Απλώς μια μονάδα εργασίας που πέρασε την πρώτη της παρτίδα δοκιμών ψυχρής εμποτισμού χωρίς δραματικά αποτελέσματα. Αυτό είναι το είδος της αθόρυβης εμπιστοσύνης που δημιουργούν οι θάλαμοι μας-επειδή όταν μια συσκευή λειτουργεί στους -60 βαθμούς για τέσσερις συνεχόμενες ώρες και διατηρεί τη θερμοκρασία εντός ±0,5 βαθμών , δεν υπάρχει απλώς τίποτα για το οποίο πρέπει να παραπονεθεί.

Αυτό το άρθρο σας καθοδηγεί σε ποια ακριβώς περιοχή θερμοκρασιών μπορεί να προσφέρει ένας μίνι θάλαμος υπό το μηδέν, ποια πρότυπα του πραγματικού κόσμου πληροί, πώς λειτουργεί το σύστημα LIB, μια πλήρης ρουτίνα δοκιμών που βασίζεται σε ένα κοινό ρωσικό πρότυπο και απαντήσεις σε συχνές ερωτήσεις σχετικά με την παράδοση και την υποστήριξη.

Ένας μίνι θάλαμος υπό το μηδέν δεν είναι παιχνίδι. Είναι ένας περιβαλλοντικός ελεγκτής εργαστηριακής ποιότητας που χωράει σε πάγκο, αλλά εξακολουθεί να φτάνει σε αρκετά χαμηλές θερμοκρασίες ώστε να παγώνει ηλεκτρονικά εξαρτήματα και αρκετά υψηλές για να ψήνει κόλλες.

1. Δυνατότητα χαμηλής θερμοκρασίας: Μέχρι –86 μοίρες

Τα μοντέλα πάγκου της LIB φτάνουν τόσο χαμηλά όσο–86 βαθμός(διαμόρφωση χαμηλού τύπου D). Αυτό είναι πολύ χαμηλότερο από τους τυπικούς οικιακούς καταψύκτες (–18 μοίρες) ή ακόμη και τις βιομηχανικές ψυκτικές αποθήκες (–40 βαθμούς). Σε –{4}} βαθμό , οι περισσότερες μπαταρίες ιόντων λιθίου χάνουν περισσότερο από το 80 % της ισχύος τους, οι οθόνες LCD γίνονται μαύρες και οι ελαστικές τσιμούχες γίνονται εύθραυστες σαν γυαλί.

2. Δυνατότητα υψηλής θερμοκρασίας: Έως +150 βαθμός

Ο ίδιος θάλαμος θερμαίνεται μέχρι+150 βαθμόςχωρίς να χρειάζεται ξεχωριστός φούρνος. Αυτό καλύπτει δοκιμές τήξης συγκόλλησης (συνήθως +138 βαθμό έως +150 βαθμό για συγκολλήσεις χαμηλής θερμοκρασίας) και μελέτες επιταχυνόμενης γήρανσης όπου κάθε +10 βαθμός διπλασιάζει περίπου τον ρυθμό αντίδρασης.

3. Εύρος υγρασίας: 20 % έως 98 % RH

Πολλοί μίνι θάλαμοι υπό το μηδέν ελέγχουν επίσης την υγρασία. Οι μονάδες LIB διατηρούν σχετική υγρασία 20 % έως 98 % με απόκλιση κάτω από ±2,5 % RH. Αυτό σημαίνει ότι μπορείτε να προσομοιώσετε ένα ξηρό πρωινό της ερήμου (20 % RH) σε +40 μοίρες και, στη συνέχεια, να μεταβείτε σε έναν τροπικό μουσώνα (98 % RH) σε +60 βαθμό -όλα μέσα σε ένα πλαίσιο που βρίσκεται δίπλα στο πληκτρολόγιό σας.

4. Ακρίβεια που έχει σημασία

Ο θάλαμος χρησιμοποιεί αισθητήρες PT100 Class A με ανάλυση 0,001 μοιρών. Οι διακυμάνσεις της θερμοκρασίας παραμένουν εντός ±0,5 μοιρών και η υγρασία παραμένει εντός ±2,5 % RH. Αυτοί οι αριθμοί δεν είναι ισχυρισμοί μάρκετινγκ. είναι επαληθεύσιμα σύμφωνα με τις μεθόδους βαθμονόμησης IEC 60068‑3‑5.

Δημοφιλήςθάλαμοι θερμικών δοκιμών



Benchtop Mini Sub-Zero Chamber

Προσεγγίστε-στο θάλαμο δοκιμής θερμικής υγρασίας

Οδηγήστε σε θάλαμο δοκιμής θερμικής υγρασίας

Φούρνος θερμοκρασίας

Θάλαμος θερμικής δοκιμής μπαταρίας

Θάλαμος θερμικού κύκλου ταχείας αλλαγής

Ένα μεγάλο εύρος θερμοκρασιών είναι άχρηστο χωρίς να ταιριάζει με τις πραγματικές απαιτήσεις δοκιμής. Ο μίνι υπο-μηδενικός θάλαμος της LIB υποστηρίζει απευθείας τρειςοικογένειες προτύπων.

1. Ηλεκτρονικά: IEC 60068‑2‑1 και IEC 60068‑2‑2

Ψυχρή δοκιμή (IEC 60068‑2‑1, Ab):Κρατήστε στους -40 βαθμούς για 2 έως 96 ώρες. Χρησιμοποιείται για εξωτερικούς αισθητήρες, ECU αυτοκινήτου και εξοπλισμό σταθμών βάσης.

Ξηρή θερμότητα (IEC 60068‑2‑2, Bb):Κρατήστε σε +125 βαθμό για 16 ώρες. Επικυρώνει τις συγκολλήσεις, τα πλαστικά περιβλήματα και τους πολωτές LCD.

Το μοντέλο T‑50 της LIB κινείται από -40 μοίρες σε +125 μοίρες μερυθμός θέρμανσης 3 μοίρες/λεπτόκαιρυθμός ψύξης 1 βαθμός/λεπτό, άρα δεν περιμένεις όλη μέρα για μεταβάσεις.

2. Αυτοκίνητο: ISO 16750‑4 και LV 124

Βήματα θερμοκρασίας:–40 μοίρες έως +85 μοίρες , βήματα 5 μοιρών, 1 ώρα ανά βήμα.

Θερμικό σοκ (μη λειτουργικό):–40 μοίρες έως +85 μοίρες, παραμονή 30 λεπτών, 10 κύκλοι.

Τα εργαστήρια αυτοκινήτων εκτελούν συχνά αυτές τις δοκιμές για συστήματα διαχείρισης μπαταριών, κάμερες ADAS και ενεργοποιητές κλειδαριάς πόρτας. Το επιμελητήριο της LIB κρατά±0,5 βαθμοί σταθερότηταςακόμη και σε γρήγορες ράμπες, έτσι τα αποτελέσματα των δοκιμών είναι επαναλαμβανόμενα.

3. Φαρμακευτικό: Δοκιμή σταθερότητας ICH Q1A

Μακροχρόνια αποθήκευση:25 βαθμοί ± 2 βαθμοί, 60 % ΣΥ ± 5 % ΣΥ για 12 μήνες.

Ενδιάμεσος:30 μοίρες ± 2 μοίρες, 65 % ΣΥ ± 5 % ΣΥ.

Επιτάχυνση:40 βαθμοί ± 2 μοίρες, 75 % ΣΥ ± 5 % ΣΥ για 6 μήνες.

Επειδή ο θάλαμος του LIB ελέγχει την υγρασία σε ±2,5 % RH, χωράει άνετα μέσα στο παράθυρο ανοχής ICH χωρίς να χρειάζεται ειδικό δωμάτιο.

Οι περισσότεροι μικροί θάλαμοι χρησιμοποιούν ένα σύστημα ψύξης ενός σταδίου που δυσκολεύεται κάτω από τους -40 βαθμούς. Ο σχεδιασμός του LIB είναι διαφορετικός.

1. Το σύστημα ψύξης

Ένας πλήρως ερμητικός συμπιεστής ωθεί το ψυκτικό μέσα από έναν εξατμιστή με πτερύγια. Ένας φυγοκεντρικός ανεμιστήρας υψηλής ταχύτητας φυσά τον εσωτερικό αέρα στα πτερύγια του εξατμιστή και στη συνέχεια τον κυκλοφορεί πίσω στον χώρο εργασίας. Για να φτάσει το –86 βαθμό , το LIB χρησιμοποιεί ένα σύστημα ψύξης καταρράκτη: δύο συμπιεστές σε σειρά, με εναλλάκτη θερμότητας μεταξύ των σταδίων. Το πρώτο στάδιο προψύχει το ψυκτικό του δεύτερου σταδίου, έτσι ώστε το δεύτερο στάδιο μπορεί να τραβήξει τον θάλαμο προς τα κάτω σε κρυογονικές θερμοκρασίες.

2. Το σύστημα Θέρμανσης

Οι ηλεκτρικοί θερμαντήρες νικελίου-χρωμίου (τύπου ταχείας απόκρισης) βρίσκονται απευθείας στη διαδρομή ροής αέρα. Με δυνατότητα θέρμανσης 3 μοιρών/λεπτό, το σύστημα αντιδρά γρήγορα όταν ο ελεγκτής PID ζητά θερμότητα. Χωρίς θερμική καθυστέρηση.

3. Έλεγχος υγρασίας

Ένας υγραντήρας παραγωγής ατμού βράζει μια μικρή ποσότητα απιονισμένου νερού και εγχέει τον ατμό στο ρεύμα αέρα. Για την αφύγρανση, η επιφάνεια του εξατμιστή συμπυκνώνει την υπερβολική υγρασία, η οποία αποστραγγίζεται σε ένα σύστημα ανάκτησης νερού κλειστού βρόχου που ανακυκλώνει έως και 50 % του συμπυκνώματος.

4. Λογική ελέγχου

Μια έγχρωμη οθόνη αφής 7 ιντσών εκτελεί έναν αλγόριθμο PID με αντιστάθμιση τροφοδοσίας προς τα εμπρός. Ο ελεγκτής λαμβάνει δείγματα από τους αισθητήρες PT100 10 φορές ανά δευτερόλεπτο και προσαρμόζει την ισχύ του θερμαντήρα, τη λειτουργία του συμπιεστή και την έξοδο του υγραντήρα κάθε 2 δευτερόλεπτα. Αυτός είναι ο λόγος για τον οποίο οι διακυμάνσεις της θερμοκρασίας παραμένουν εντός ±0,5 μοιρών ακόμη και με ανοίγματα θυρών ή θερμικά φορτία δείγματος.

Ένα από τα πιο απαιτητικά πρωτόκολλα ψυχρής θερμοκρασίας προέρχεται απόGOST 16962-1, συγκεκριμένα τη δοκιμή έκθεσης στο κρύο για ηλεκτρονικό εξοπλισμό που έχει ονομαστεί για λειτουργία στην υποαρκτική περιοχή.

Ο απαιτούμενος κύκλος (μέθοδος δοκιμής)

Το πρότυπο απαιτεί:

1. Σταθεροποίηση στους –60 βαθμούς ± 2 μοίρεςγια 4 ώρες, με το δείγμα δοκιμής να μην λειτουργεί.

2. Ράμπα σε –10 μοίρεςσε 0,5 βαθμό έως 1 βαθμό ανά λεπτό.

3. Σταθεροποίηση στους –10 βαθμούς για 1 ώρα.

4. Ράμπα σε +25 βαθμόσε 1 βαθμό /λεπτό μέγιστο.

5. Λειτουργική δοκιμήσε θερμοκρασία περιβάλλοντος, έλεγχος για ρωγμές, αστοχία στεγανοποίησης ή μετατόπιση παραμέτρων.

Μοντέλο LIB που εκτελεί αυτό το τεστ

LIB'sTH-80(χωρητικότητας 80 λίτρων) φτάνει τους –86 βαθμούς ελάχιστης θερμοκρασίας, ώστε να μπορεί εύκολα να κρατήσει τους -60 βαθμούς με περιθώριο. Διαστάσεις: 900 mm × 1100 mm (πλάτος × βάθος), καταλαμβάνοντας μόλις 0,99 m² χώρου πάγκου.

Πώς τοTH-80Πληροί τον κύκλο GOST

1. Σταθεροποίηση στους –60 βαθμούς:Ο ελεγκτής PID διατηρεί ±0,5 μοίρες, καλά εντός της ανοχής ±2 μοιρών.

2. Ελεγχόμενη ράμπα:Ο χειριστής προγραμματίζει μια ράμπα 0,7 μοιρών / λεπτό σε –10 μοίρες. το σύστημα το ακολουθεί χωρίς υπέρβαση.

3. Κρατήστε στους –10 βαθμούς:Ο κύκλος του συμπιεστή και η διαμόρφωση του θερμαντήρα διατηρούν τη θερμοκρασία εντός 0,3 μοιρών από το σημείο ρύθμισης.

4. Τελική ράμπα προς +25 βαθμό :Η δυνατότητα θέρμανσης 3 μοιρών / λεπτό ολοκληρώνει τη ράμπα σε περίπου 12 λεπτά.

Τα συγκεκριμένα πλεονεκτήματα του LIB για αυτήν τη δοκιμή

1. Εξαιρετικά αθόρυβη λειτουργία (λιγότερο ή ίσο με 65 dBA):Ο θάλαμος λειτουργεί στα 63 dBA κατά τη διάρκεια της συγκράτησης -60 μοιρών, πιο αθόρυβο από έναν τυπικό εκτυπωτή γραφείου. Δεν χρειάζεται να απομονώσετε το τεστ σε ξεχωριστό δωμάτιο.

2. Προσαρμοσμένη αποθήκευση προγράμματος:Ο ελεγκτής κρατάει120 προγράμματα × 100 βήματα το καθένα. Μπορείτε να αποθηκεύσετε την πλήρη ακολουθία GOST 16962-1, συν πέντε παραλλαγές για διαφορετικές οικογένειες προϊόντων.

3. Απομακρυσμένη καταγραφή δεδομένων:Η έξοδος Ethernet στέλνει αρχεία καταγραφής θερμοκρασίας, υγρασίας και συμβάντων σε πραγματικό χρόνο στο LIMS σας. Το εξαγόμενο αρχείο CSV περιλαμβάνει χρονικές σημάνσεις και επαλήθευση ρυθμού αύξησης, γεγονός που καθιστά εύκολη τη διαδρομή ελέγχου.

4. Τριετής πλήρης εγγύηση, αποστολή ανταλλακτικών 7 ημερών:Εάν ένας συμπιεστής ή ένας αισθητήρας αποτύχει την ημέρα 800, η ​​LIB αποστέλλει μια αντικατάσταση εντός 7–15 ημερών με 24/7 αγγλόφωνη τεχνική υποστήριξη. Χωρίς μεγάλο χρόνο διακοπής λειτουργίας.

Δεν αναφέρεται καμία συγκεκριμένη περίπτωση πελάτη εδώ, αλλά τα εργαστήρια στη Σιβηρία και τον βόρειο Καναδά έχουν επικυρώσει το T‑80‑D της LIB για αυτό ακριβώς το προφίλ GOST.

Ε1: Πόσος χρόνος διαρκεί η παράδοση;
Τα τυπικά μοντέλα (T‑50 και T‑80) αποστέλλονται μεσε15–20 εργάσιμες ημέρες μετά την επιβεβαίωση της παραγγελίας. Τα προσαρμοσμένα σχέδια εξαρτημάτων προσθέτουν 7-10 ημέρες.

Ε2: Ποια είναι η εγγύηση και η κάλυψη σέρβις;
Η LIB προσφέρει πλήρη τριετή εγγύηση που καλύπτει ανταλλακτικά και εργασία. Ανταλλακτικά (συμπιεστές, ελεγκτές, αισθητήρες, υγραντήρες) αποθηκεύονται σε τοπικές αποθήκες στην Ευρώπη, τη Βόρεια Αμερική και τη Νοτιοανατολική Ασία. Τα ανταλλακτικά έκτακτης ανάγκης φτάνουν εντός 7- 15 ημερών για μη κρίσιμα εξαρτήματα.

Ε3: Χρειάζομαι ειδικό νερό για τη δοκιμή υγρασίας;
Ναι, ο υγραντήρας απαιτεί απιονισμένο ή απεσταγμένο νερό. Το νερό της βρύσης θα κλιμακώσει τον εξατμιστή και θα μειώσει την ακρίβεια της υγρασίας. Το σύστημα ανάκτησης κλειστού βρόχου μειώνει τη χρήση νερού έως και 50 %.

Ε5: Πόσο συχνά πρέπει να βαθμονομώ τους αισθητήρες PT100;
Η LIB συνιστά τη βαθμονόμηση κάθε 12 μήνες με έναν αισθητήρα αναφοράς που μπορεί να ανιχνευθεί σε NIST ή ισοδύναμο. Ο ελεγκτής έχει μια ενσωματωμένη ρύθμιση μετατόπισης, ώστε να μπορείτε να διορθώσετε μια μικρή μετατόπιση χωρίς να στείλετε τη μονάδα πίσω στο εργοστάσιο.

Ε6: Είναι το επιμελητήριο πιστοποιημένο CE και UL;
Ναί. Όλοι οι θάλαμοι πάγκου LIB φέρουν σήμανση CE για την ευρωπαϊκή αγορά και είναι κατασκευασμένοι σύμφωνα με τα πρότυπα ασφαλείας UL 61010-1. Η συμμόρφωση RoHS είναι στάνταρ.

ΕπαφήΒιομηχανία LIBσήμερα – ζητήστε μια προσφορά για το TH-80 και λάβετε ένα δωρεάν εκτεταμένο πρόγραμμα βαθμονόμησης 1 έτους με την πρώτη σας παραγγελία.
